CURSO EN VIVO POR ZOOM
Diseño de Cimentaciones con SAFE y Memoria de Cálculo con Mathcad
Domina el diseño de cimentaciones superficiales y profundas con CSI SAFE y aprende a generar memorias de cálculo profesionales y automatizadas con Mathcad.
Inscríbete Ahora
Conoce el Curso por Dentro
Mira este video para descubrir todo lo que aprenderás y cómo nuestra metodología te ayudará a alcanzar tus metas.
¿No carga el video? Ver directamente en TikTok
Beneficios del Curso
Definirás parámetros geotécnicos clave (capacidad portante, balasto) a partir de estudios de suelos.
Diseñarás todo tipo de cimentaciones superficiales (aisladas, combinadas, conectadas) resolviendo casos reales de excentricidad.
Optimizarás plateas de cimentación complejas analizando mapas de presiones y asentamientos.
Abordarás el diseño de cimentaciones profundas, desde el cálculo del pilote hasta el diseño del cabezal en SAFE.
Integrarás tus diseños en un flujo de trabajo BIM, exportando tus modelos a AutoCAD, Revit y Tekla.
Obtendrás un certificado digital que avala tus nuevas habilidades y acceso a todo el material de apoyo.
Características
- Modalidad: Remota - Virtual (vía Zoom)
- Duración: 20 horas (10 clases, Lunes a Viernes)
- Inicio: Lunes 23 de Febrero, 2026
- Horario: 20:00 - 22:00 (Hora Perú)
- Material: Hojas de cálculo en Mathcad y Excel
- Instructor: Ing. Luis Cardenas
- Certificado: Digital (Físico opcional en Perú)
- Grabaciones: Acceso a todas las clases grabadas.
Resultados del Curso
Ejemplos de lo que serás capaz de diseñar y analizar al finalizar.

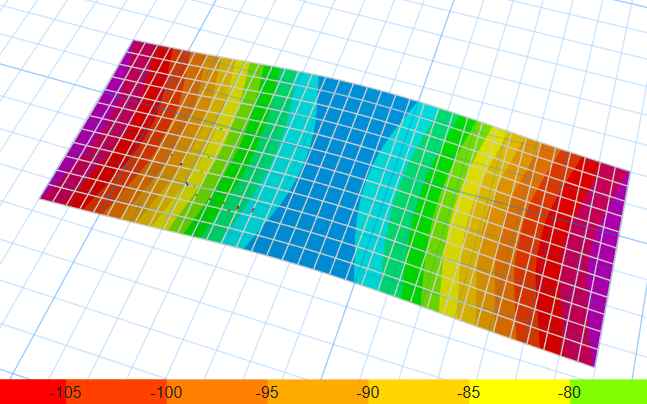

Visualización 3D del Modelo Completo

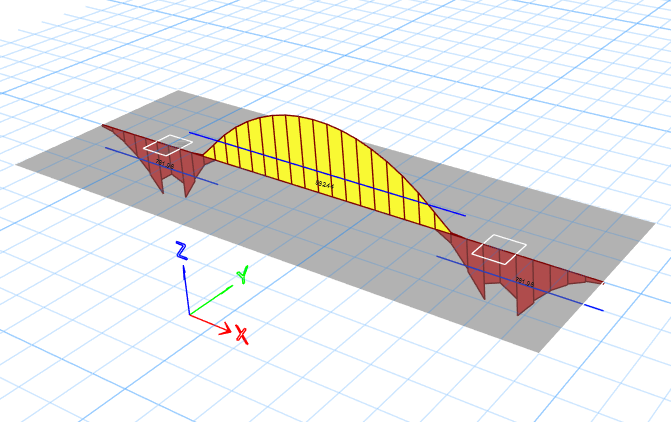

Diseño de Zapatas Combinadas y Conectadas

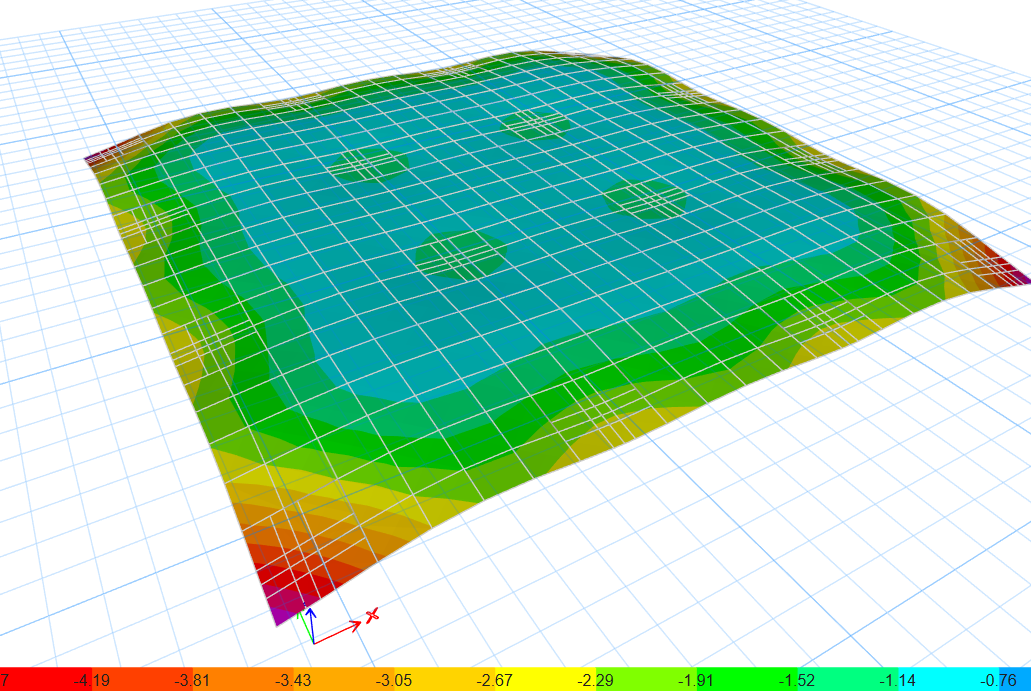

Análisis de Presiones y Asentamientos

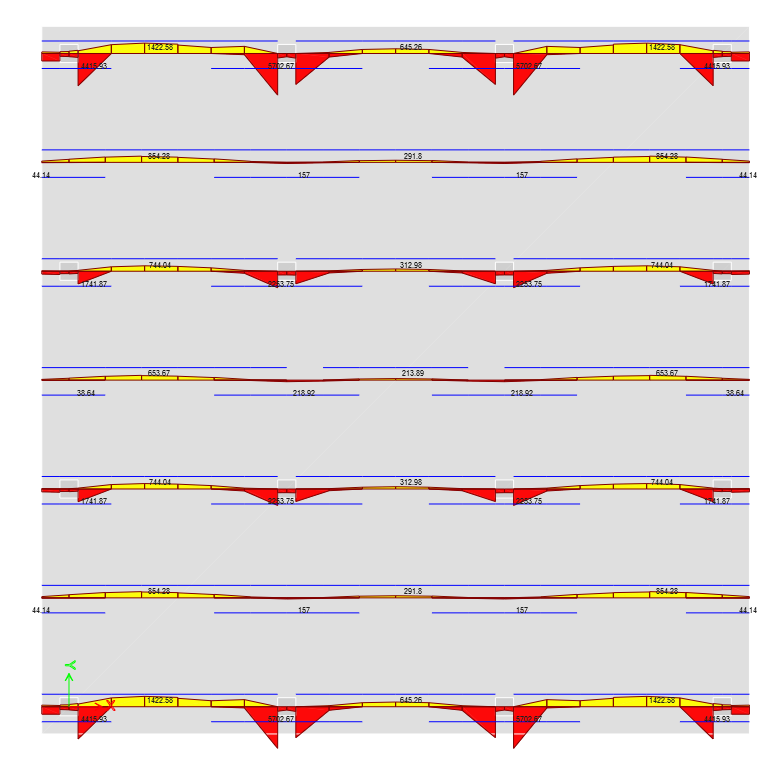

Verificación por Cortante y Punzonamiento
Temario del Curso
Un recorrido completo, desde la geotecnia fundamental hasta el diseño avanzado y la interoperabilidad BIM.
Día 1: Fundamentos de Geotecnia y Flujo de Trabajo en SAFE
- Introducción a la Ingeniería de Cimentaciones: Tipos de fundaciones y alcance de estudios geotécnicos.
- Ensayos de Campo y Caracterización del Suelo: SPT, Placa de Carga y DPL.
- Capacidad Última de Carga y Modos de Falla: Falla por corte general, local y punzonamiento.
- Teorías de Capacidad de Carga (Terzaghi, Meyerhof, Hansen, Vesic) y criterios de elección.
- Factores Especiales: Efecto del nivel freático, compresibilidad, suelos estratificados y cimentaciones en taludes.
- El Parámetro Clave para SAFE: Obtención del Coeficiente de Balasto (k).
- Flujo de Trabajo Digital: Preparación y exportación de cargas de ETABS a SAFE.
Día 2: Diseño de Zapatas Aisladas (Céntricas y Excéntricas)
- Zapata Aislada Céntrica: Pre-dimensionamiento, modelado y análisis de presiones uniformes.
- El Reto de la Excentricidad: Diagrama de presiones, núcleo central (e ≤ L/6).
- Métodos de capacidad de carga para excentricidad (Meyerhof, Prakash & Saran, Highter & Anders).
- Aplicación en SAFE: Modelado de carga excéntrica y análisis de presiones no uniformes.
- Verificaciones por Cortante: Cortante por punzonamiento y cortante unidireccional (como viga).
Día 3: Zapatas Combinadas
- Conceptualización: Criterios para usar zapatas combinadas rectangulares y trapezoidales.
- Modelado en SAFE: Dibujo de losa, ubicación de columnas (Stiff) y asignación de propiedades.
- Uso de Franjas de Diseño (Strips) para la interpretación de resultados.
- Análisis de diagramas de momentos, cortantes y presiones.
- Diseño de refuerzo longitudinal (positivo y negativo) y transversal.
- Verificación de cortante por punzonamiento en cada columna.
Día 4: Zapatas de Medianería y Vigas de Conexión
- Diagnóstico del Problema: Análisis de picos de presión y riesgo de volteo en zapatas de medianería.
- La Solución Ingenieril: Fundamento teórico de la Viga de Conexión (Strap Beam).
- Modelado del sistema completo: zapata excéntrica + viga de conexión + zapata interior.
- Diseño de la viga de conexión a flexión y cortante (acero longitudinal y estribos).
- Verificación de presiones (ahora más uniformes) y diseño del refuerzo de ambas zapatas.
Día 5: Zapatas de Esquina
- El Desafío de la Esquina: Análisis del problema de la excentricidad biaxial.
- Modelado de Soluciones en SAFE: Diseño de un sistema de vigas de conexión en "L".
- Análisis del comportamiento tridimensional y el efecto de torsión en las vigas.
- Diseño y verificación del refuerzo para las vigas de conexión y las tres zapatas involucradas.
- Recomendaciones para el detallado del refuerzo en la intersección.
Día 6: Vigas de Cimentación sobre Apoyo Elástico
- Casos de Aplicación: Cimentaciones para muros portantes y hileras de columnas.
- Modelado de la viga como elemento "Beam" y del suelo como "Line Spring".
- Asignación de cargas distribuidas (de muros) y puntuales (de columnas).
- Análisis de diagramas de momentos flectores, fuerzas cortantes, presiones y asentamientos.
- Diseño del acero longitudinal (superior e inferior) y diseño de estribos por fuerza cortante.
Día 7: Plateas (Losas) de Cimentación
- Análisis práctico: ¿Cuándo es más rentable y seguro usar una platea?
- Modelado de la geometría completa y aplicación de cargas de servicio y últimas.
- Interpretación de mapas de contornos de presiones para identificar puntos críticos.
- Análisis de contornos de asentamientos para evaluar deformaciones diferenciales.
- Diseño de la malla de refuerzo base (superior e inferior) y refuerzos adicionales (bastones).
- Verificación masiva de cortante por punzonamiento para todas las columnas.
Día 8: Cimentaciones Profundas - Geotecnia del Pilote
- Introducción: Tipos de pilotes y su aplicación.
- Mecanismo de Transferencia de Carga: Resistencia por punta y por fuste.
- Taller de Cálculo Manual: Capacidad por Punta (Qp) para arenas y arcillas.
- Taller de Cálculo Manual: Capacidad por Fricción (Qs).
- Capacidad Admisible: Aplicación de factores de seguridad y discusión del efecto de grupo.
Día 9: Diseño de Cabezales de Pilotes en SAFE
- Del Cálculo a la Práctica: Cálculo de la rigidez del resorte (Point Spring) que representa al pilote.
- Modelado del grupo de pilotes y del cabezal (Pile Cap) como una losa gruesa.
- Análisis Estructural del Cabezal: Análisis de diagramas de momentos y trayectorias de carga.
- Diseño del refuerzo a flexión (parrillas de acero, usualmente de gran diámetro).
- Verificación Fundamental: Chequeo a cortante por punzonamiento de la columna sobre el cabezal.
Día 10: Interoperabilidad y Flujos de Trabajo BIM
- Del Diseño al Plano (SAFE -> AutoCAD): Exportación de geometría y refuerzo a DXF/DWG.
- Flujo de Trabajo Bidireccional (SAFE <-> ETABS): Técnicas de sincronización de cargas y geometrías.
- Integración al Modelo BIM (SAFE -> Revit): Uso de CSIXRevit para el intercambio de datos.
- Integración al Modelo BIM (SAFE -> Tekla): Exportación para el modelado 3D del acero de refuerzo.
Inscríbete Hoy y Transforma tu Carrera
Accede a 20 horas de contenido práctico, materiales de apoyo, certificado y clases grabadas de por vida.
Precio Regular: $95.00 USD
Precio Promoción:
$70.00 USD
o S/.240.00 PEN
(Promoción válida por tiempo limitado)
Las clases se imparten en vivo a través de la plataforma Zoom. Si pagas con PayPal, contáctanos por WhatsApp para confirmar tu inscripción.
